ATTIVITA'

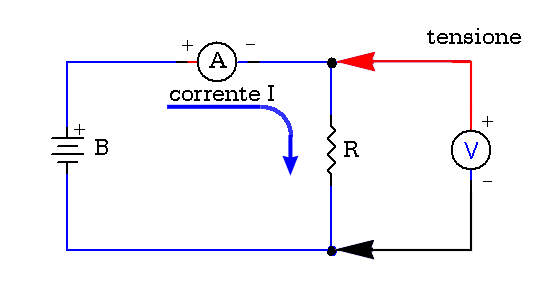

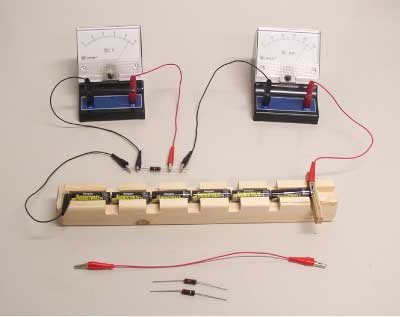

circuito elettrico	realizzazione pratica



Clicca sul pulsante "Resistenza" per generare una resistenza casuale compresa tra 100Ω e 2000Ω

Sposta il cursore dell'alimentatore e leggi la tensione ai capi del resistore e la corrente che vi circola.

Ripeti la misura più volte e riporta i dati in una tabella di Excel.

Verifica la validità della legge di Ohm:

In un resistore la differenza di potenziale è direttamente proporzionale alla corrente che ci circola

V=R*I

La costante di proporzionalità R è una caratteristica del resistore e viene chiamata RESISTENZA.



Scarica il foglio di lavoro con un esempio



La legge do Ohm è una legge empirica che lega la tensione (V) ai capi di un elemento e la corrente (I) che lo attraversa:



La differenza di potenziali (V) ai capi di un componente è direttamente proporzionale alla corrente (I) che vi circola

V=R*I

La costante di proporzionalità R è una caratteristica del componente e viene chiamata RESISTENZA.



(V è direttamente proporzionale a I). Questa legge non è vera per tutti gli elementi:

Per esempio non è valida per i diodi o le batterie, etc. Tuttavia è valida con buona approssimazione per i fili metallici e per i resistori (assumendo che tutte le altre condizioni, in special modo la temperatura, rimangono costanti). Materiali o oggetti per i quali vale la legge di Ohm sono detti "ohmici".

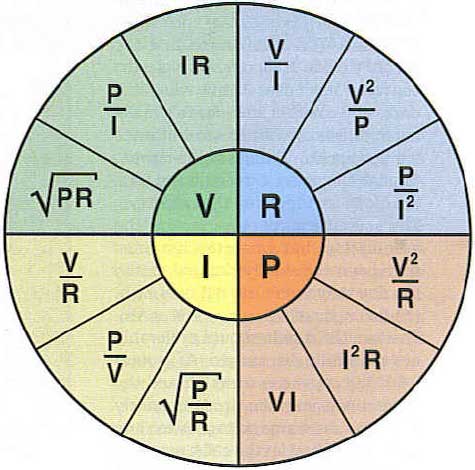

Per ricordare le formule

Coprire la grandezza cercata e leggere la formula	Tutte le formule che legano, resistenza,corrente, tensione e potenza in un resistore

Unità di misura:

grandezza fisica	simbolo	unità di misura	definizione
tensione, differenza di potenziale (ddp)	V	volt	1V:  il lavoro fatto per spostare la carica di  1 coulomb è pari a 1 joule
corrente elettrica	A	ampère	1A: nel conduttore passa la carica di 1 coulomb al secondo
resisteza elettrica	Ω	ohm	1 Ω:  con la corrente di 1A la ddp è di 1V



vengono proposti alcuni problemi
